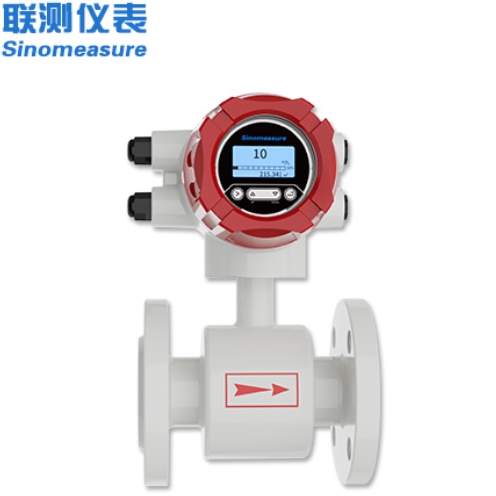

联测品牌 DN200、PN=1.6MPa 流量监测装置技术说明
一、产品概述
联测品牌 DN200、PN=1.6MPa 流量监测装置是一款专为工业管道设计的流量计量设备，适用于公称直径 200mm、公称压力 1.6MPa 的工况环境。该装置采用先进的传感技术和信号处理算法，可实现高精度、高稳定性的流量监测，广泛应用于水处理、化工、能源、食品等行业。
二、技术参数
- 公称通径：DN200（200mm）
- 公称压力：PN=1.6MPa
- 测量介质：液体（如水、油品、化工液体等）
- 测量精度：±0.5%FS（满量程）
- 重复性：±0.2%
- 输出信号：
- 4-20mA 电流信号
- 脉冲信号
- RS485 通讯（支持 Modbus 协议）
- 供电电压：220VAC 或 24VDC
- 工作温度：-10℃～55℃
- 防护等级：IP65（防尘防水）
- 材质：
- 传感器：316L 不锈钢（耐腐蚀）
- 壳体：碳钢喷塑（防锈）
三、产品特点
- 高精度测量：采用差分式传感器和数字信号处理技术，有效抑制干扰，确保测量精度。
- 宽量程比：量程比可达 1:100，适应不同流量范围。
- 压力适应性强：1.6MPa 公称压力，适用于高压工况。
- 耐腐蚀设计：316L 不锈钢传感器，适用于腐蚀性介质。
- 安装便捷：法兰连接方式，符合国际标准，安装方便。
- 智能诊断：内置自诊断功能，可实时监测传感器状态，故障报警。
- 远程通讯：支持 RS485 通讯，可接入 PLC、DCS 等控制系统，实现远程监控。
四、应用场景
- 水处理行业：原水、循环水、污水流量监测。
- 化工行业：酸、碱、溶剂等化工液体流量计量。
- 能源行业：燃油、燃气流量监测。
- 食品行业：牛奶、饮料等食品液体流量控制。
- 制药行业：药液、注射用水流量计量。
五、安装与维护
- 安装要求：
- 管道前后需保证足够直管段（建议前 10D，后 5D，D 为管道直径）。
- 安装位置应避免振动、电磁干扰。
- 法兰连接需保证密封性，防止泄漏。
- 维护保养：
- 定期检查传感器表面是否有污垢，必要时进行清洗。
- 检查接线端子是否松动，确保电气连接可靠。
- 每年进行一次校准，确保测量精度。
六、售后服务
- 质保期：12 个月（自发货之日起）。
- 技术支持：提供 7×24 小时在线技术支持。
- 校准服务：可提供返厂校准或现场校准服务。
- 配件供应：长期供应原厂配件，确保设备长期稳定运行。
七、注意事项
- 禁止在爆炸性环境中使用非防爆型产品。
- 禁止超压使用，避免损坏设备。
- 禁止私自拆卸传感器，否则可能导致测量误差或设备损坏。
- 如需特殊定制（如防爆型、高温型），请联系联测技术部门。
八、典型应用案例
- 某水务集团：采用联测 DN200 流量监测装置对原水管道进行流量计量，精度达到±0.3%，稳定运行 3 年无故障。
- 某化工企业：在酸碱管道上安装联测流量计，耐腐蚀性能优异，有效降低了维护成本。
- 某食品厂：用于牛奶流量监测，符合食品级卫生要求，确保生产安全。
如需进一步了解产品详情或技术参数，请联系联测官方客服或授权经销商。
